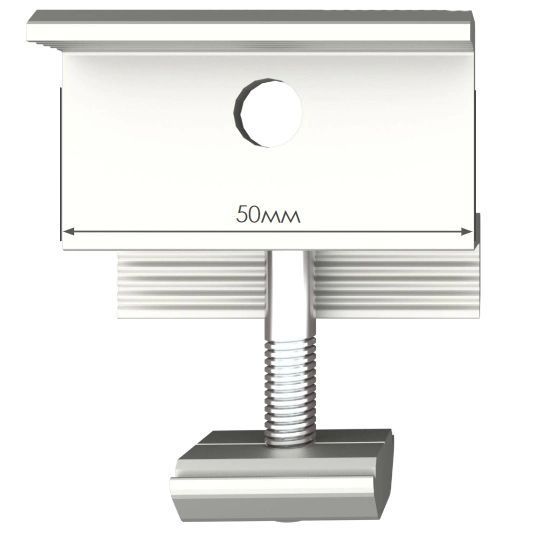

Z-прижим використовується для фіксації крайніх фотомодулей: 1. Гайка прижима вставляється в профіль; 2. Затягуючи прижим, фотомодуль надійно притискається до монтажного профілю. Момент затягування min 16 Nm max 18 Nm.
В наявності є 2 типи Z-прижимів під товщину фотомодулів 30-35/40мм -EC40-50 -EC30/35-50. Число в назві EC40-50, EC30/35-50– позначає під яку товщину рами фотомодулів розраховані. Число в назві EC40-50, EC30/35-50 – позначає довжину прижиму. (прижим довжиною 50 мм дозволяє надійно фіксувати пенель та не пошкоджує рами. Саме таку ширину рекомендують виробники модулів.) Для модулів з товщиною рами 30-35мм – використовуюємо універсальний прижим EC30/35-50. Дві сторони прижиму мають різні розміри, що і дозволяє його використовувати для двох розмірів рами. Для модулів з товщиною рами 40мм – використовуємо прижим EC40-50.
- Не рідше, ніж 1 раз на рік проводити візуальний огляд конструкцій, деталей, що труться, з’єднань елементів конструкцій і кріплень ФЕМ, на предмет появи корозії
- У разі необхідності заміни комплектуючих, використовувати тільки елементи, що поставляються, або рекомендовані виробником
Вимоги по експлуатації
- Не рідше, ніж 1 раз на рік проводити візуальний огляд конструкцій, деталей, що труться, з’єднань елементів конструкцій і кріплень ФЕМ, на предмет появи корозії
- У разі необхідності заміни комплектуючих, використовувати тільки елементи, що поставляються, або рекомендовані виробником
| Тип | Затискач |
|---|---|
| Виробник | InstallKit |
| Товщина панелі, мм | 30 або 35 |
